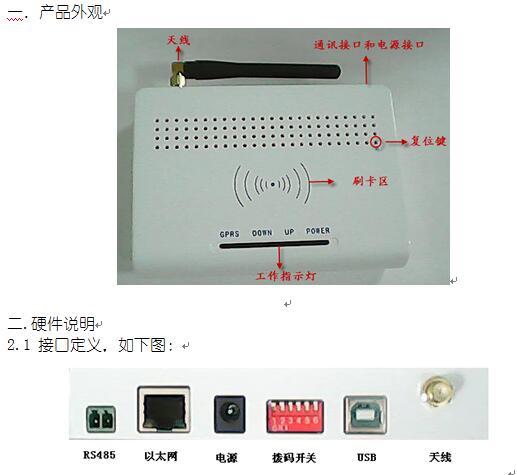

說明：

  3.3.1 上行通訊方式（指轉換器與服務器（或PC機）之間的通訊）：

1. USB(虛擬串口)；

2. 以太網；

3. GPRS；

4. RS485；

  3.3.2 下行通訊方式（指轉換器與終端設備之間的通訊）：

1. RS485；

2. ZIGBEE無線；

四.作為無線通訊設備時的網絡拓?fù)鋱D

五.設備設置說明

5.1 轉換器說明

   ZS-C460Z轉換器可以使用RS485、USB轉COM口、TCP/IP和GPRS連接四種無線通訊，使用USB轉COM口通訊時，電腦需要安裝CH340驅動，協調器默認IP地址：192.168.0.201，協調器信道是由0~15個信道組成，ZigBee無線信道之間有可能產生干擾，建議使用0、4、9、14、15等信道通訊干擾較少，具體情況根據現場實際環境進行現場調試。

5.2 轉換器設置

   ZS-C460RUT轉換器可以設置成協調器和中繼器，撥碼開關“6”撥下設備設置為協調器，可以制作信道設置卡功能；撥碼開關“6”不撥下設備設置為中繼器，只能刷信道設置卡設置信道，在網絡中起到無線信號放大作用。

5.3撥碼開關說明

   將設備“撥碼開關”6撥下，根據現場實際情況撥下信道，協調器上電，紅色電源指示燈常亮，大約8s后中間上下行兩個雙色指示燈紅色閃爍，刷卡，上下行兩個雙色指示紅燈熄滅綠燈長亮，然后綠燈熄滅，則信道設置卡制作完畢。

5.5 中繼器設置

   中繼器“撥碼開關”6不撥下，信道也不撥下；中繼器上電，紅色電源指示燈常亮，大約8s后中間上下行兩個雙色指示燈紅色閃爍，刷卡，上下行兩個雙色指示紅燈 熄滅綠燈長亮，然后綠燈熄滅，則中繼器信道設置完畢；中繼器與協調器通訊正常時，中繼器UP指示燈大約每5s紅燈閃爍一次，同時協調器down指示燈紅綠燈同時閃爍。

5.6 TCP/IP修改操作

 協調器默認IP地址為192.168.0.201，將轉換器撥碼開關5撥下，轉換器自動恢復到默認IP地址。

  協調器修改IP方法：

   1.將轉換器撥碼開關5撥下，是轉化器恢復到默認IP地址192.168.0.201

   2.使用網線轉換器與電腦直連，將電腦IP更改為192.168.0.100和轉換器處于相同網段，轉換器通電啟動。

   3.在web瀏覽器輸入轉換器IP地址192.168.0.201，進入設置界面。USER ID:zisine

Password：admin

4.點擊LOGIN 進入?yún)f(xié)調區設置界面；如下圖，根據實際情況進行設置，TCP端口號默認1001可以不需要設置。

5.點擊設置，提示設置成功，斷電重啟，在重啟前將協調撥碼開關5撥回，否則IP地址為默認IP.

5.7復位鍵操作

   長按“協調器”復位按鍵3s后，兩個雙色指示燈綠燈亮后，松手，然后兩個雙色指示燈滅；大約8s雙色指示燈紅色閃亮，熄滅，則協調器復位成功重啟。

注意：

1.協調器默認信道為15，更改信道時需要把信道撥碼撥下，再按復位鍵重啟設備才能更改信道。

2.協調器雙色指示燈紅色閃爍表示可以放卡制作信道設置卡，中繼器雙色指示燈紅色閃爍表示可以刷信道設置卡設置信道參數。

3.信道設置卡使用非加密卡制作，如果加密卡制作信道設置卡時，雙色指示燈紅色燈一直閃爍，表示制作失敗。

4.協調器和中繼器在參數配置時，上下行兩個雙色指示燈紅燈常亮?xí)r，表示參數配置失敗，需要重啟重新配置參數。

5.協調器使用串口升級固件時，如果協調器在升級固件時，協調器也在跟設備正常工作，升級完畢后，不會自動重啟，需要手動斷電重啟。
