一、     小區智能電瓶車充電樁使用范圍：

l  主要針對小區/單位兩輪電動自行車、（快遞車）充電功率600W之下的電動三輪車進行的智能充電管理；通過充電樁來充電可大大減少因線路老化、充電超長待機等問題而引起的火災。充電智能管理、充滿自動斷電功能、避免電池一直處于飽和電量狀態下還在充電的問題。

二、相關參數：

1.   產品名稱：小區電瓶車充電樁

2.   產品型號：EC600A（10路輸出），EC600M（免費充電9小時）

3.   工作電壓：220V

4.   工作頻率：50HZ

5.   最大功率：6000W（總功率）

6.   單獨最大支持功率：600W，功率可調；

7.   工作溫度：-20—55度

8.   安裝環境：車棚內，室外需要安裝防水罩

9.   安裝方式：立式、掛式

10. 計費精度：0.01元

11. 計時精度：1秒

12. 設備車尺寸：330*130*470MM

13. 通訊方式：4G全網通

14. 支付類型：刷卡、微信掃碼

三、一拖10路充電樁功能介紹：

15. 10路輸出，單路可連接不大于600W 功率充電器，功率可在系統中任意設置階梯功率，充滿自動斷電。

16. 微信公眾號端可查看充電狀態，充電結束后會在微信號端收到充電明細與費用，充電時長等。

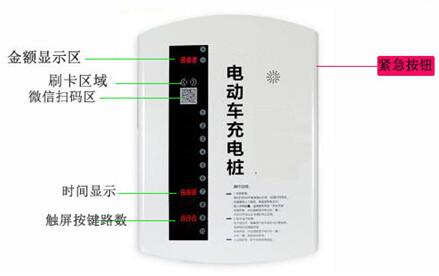

17. 充電樁主機具有總電源控制和漏電保護器，緊急停電按鈕，單路獨立保險、單路繼電器控制，充滿自停，定時斷電、過載短路自動斷電等安全措施：

18. 設備自動檢測，在負載、空載模式下設備主電源自動切斷輸出電流，插座未有負載則沒有電流輸出；

19. 后臺可清晰的查看具體的用戶數量，每日的充值，充電消費，充電時長等各種報表，以及設備的具體工作狀態，具體那一路在充電等情況；

20. 充電采用按時間計費模式，如;1元錢充電3小時；具體費率可在用戶系統平臺內單獨設置；

21. 設備支持微信掃碼與刷卡兩種支付模式（刷卡需要單獨采購充電卡與讀卡器）；

22. 刷卡支付模式：即由充電樁平臺管理員收取費用后通過寫卡器把對應的虛擬金額充值到專用的充電智能卡中；

23. 微信掃碼收費：采用微信掃碼功能需要運營充電樁的用戶為 單位用戶，單位提供對應的公司資質與對公賬戶，使充電二維碼與公司商戶做對應綁定，實現掃碼支付后支付的金額會t+1自動到對應的對公賬戶。

一

二、相關參數：

二、相關參數：

1.通過手機號車棚內的任何一個二維碼都可以根據提示注冊，注冊后可以有左圖這樣的一個用戶中心。

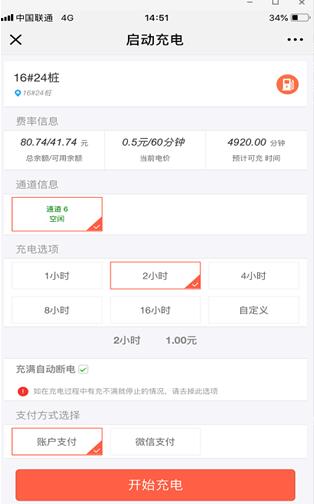

如左圖：手機掃碼充電界面

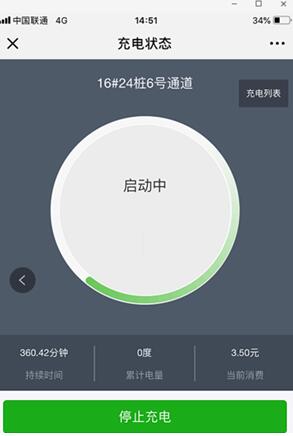

充電開始后：

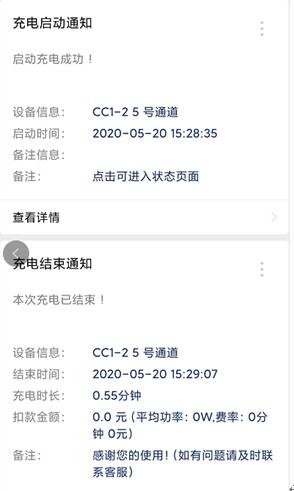

充電結束后：

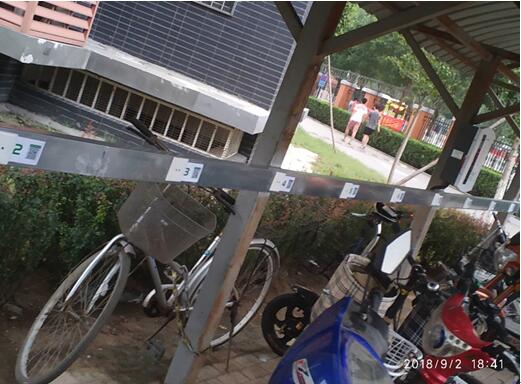

如左圖：不管是車棚內靠兩邊擺放單排還是雙排，一般安裝都是采用采用50*100的方鋼固定在車棚的立柱支架上，這樣可以有效的節省空間，不妨礙車輛的擺放，如組圖中圓孔處為安裝兩孔的插座面板。插座與插座之間的間距為0.8—1米之間比較合適。

如左圖：不管是車棚內靠兩邊擺放單排還是雙排，一般安裝都是采用采用50*100的方鋼固定在車棚的立柱支架上，這樣可以有效的節省空間，不妨礙車輛的擺放，如組圖中圓孔處為安裝兩孔的插座面板。插座與插座之間的間距為0.8—1米之間比較合適。

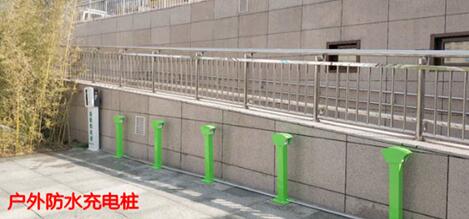

室外充電樁

小蘑菇立柱

使用中的集中充電車棚
